u 該系列沖擊試驗機用來對金屬材料在動負荷下抵抗沖擊的性能進行檢驗，從而判斷材料在動負荷作用下的質量狀況，符合國標GB/T3808-2002《擺錘式?jīng)_擊試驗機的檢驗》。GB/T229-2007《金屬材料 夏比擺錘沖擊試驗方法》對金屬材料進行沖擊試驗。
u 該設備操作簡單工作效率高，揚擺、送料、定位、沖擊、放擺均由由單片機控制，并能利用沖擊試驗后的剩余能量自動揚擺并做好下次試驗準備，自動計算沖擊韌性等值。采用液氮制冷，溫度可達-190℃滿足金屬低溫夏比沖擊試驗方法，特別適用于連續做沖擊試驗的實驗室和大量做沖擊試驗的冶金、機械制造等行業。

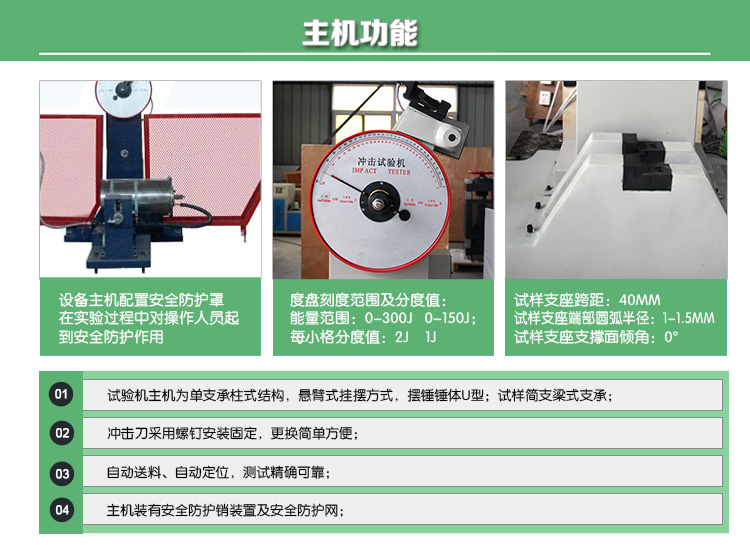

Ø 試驗機主機
u 試驗機主機為單支承柱式結構，懸臂式掛擺方式，擺錘錘體U型；試樣簡支梁式支承；
u 沖擊刀采用螺釘安裝固定，更換簡單方便；
u 自動送料、自動定位，測試精確可靠；
u 主機裝有安全防護銷裝置及安全防護網。
Ø 標準主機

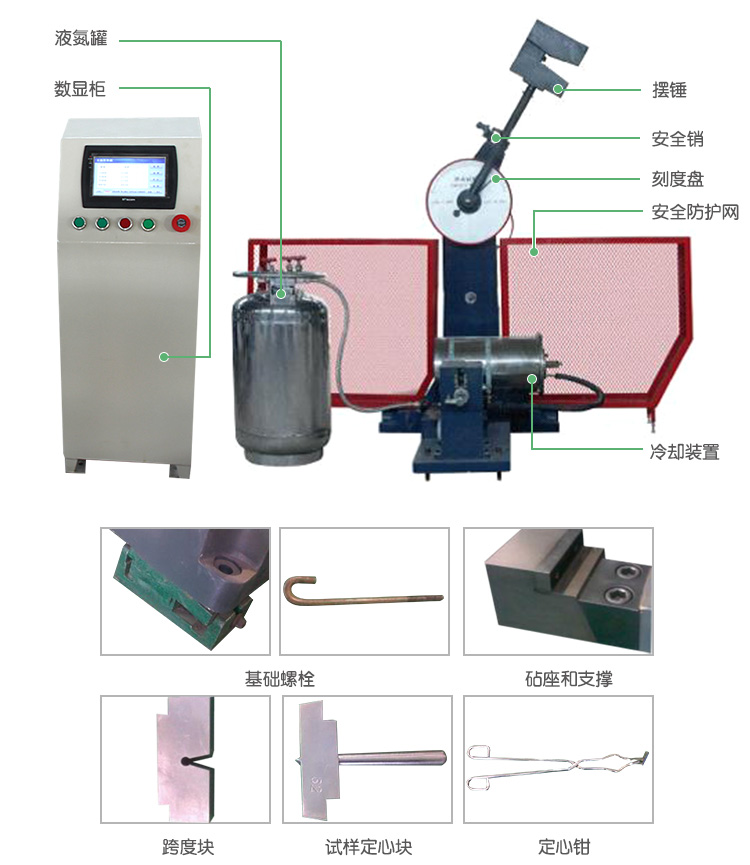

u 自動沖擊試驗機主機1臺：
u 沖擊試驗自動送料、定位裝置、低溫制冷裝置各一套；
u 沖擊擺錘2個；
u 內六角扳手S=12（扳鉗口座壓板螺釘）1件；
u 支座調校器1支；
u 試樣對中器1支；
u 拆卸器（換擺用）1件；
u 地腳螺釘4個；
u 沖擊試驗防護網1套；
u 測控系統一套：
u 液晶顯示操作儀表1臺；
高精度光電編碼器1支。

產品型號	JBDS-300D	JBDS-500D
控制方式	單片機控制
沖擊能量	300J 150J	500J 250J
小讀數值	1J	2J
沖擊速度	5.2m/s	5.4m/s
擺錘預揚角	150°
角度準確度	±0.1°
試樣支座跨距	40mm
支座鉗口圓角	R1.0～1.5mm
沖擊刀刃圓角	R2.0～2.5mm(R8mm)
沖擊刀刃厚度	16mm
試樣盒容量：	6個  均冷4個
制冷范圍：	室溫～190℃
控溫精度	±3℃
制冷方式	液氮制冷
擺錘中心至沖擊點距離	750mm	800mm
標準試樣尺寸	10×10(7.5或5)×55mm
試樣對中方式	自動端面定位
沖擊擺錘配置	150J/300J各一個		250J/500J各一個
主機外形尺寸	2124×600×1340mm	2124×600×1340mm
整機重量	450	580
供電電源	三相四線制50Hz /380V
